3D线激光轮廓测量仪，以其精度高、稳定性好、响应速度快等优势，被广泛应用于复杂物面、高精度尺寸测量、高速检测等多种测量场景中。

其中，光子精密GL-8000系列拥有优异的性能以及超高性价比，一经面世就获得了广大用户的青睐，在安装和应用上也拥有丰富的案例。但为了确保其测量精度和稳定性，在安装过程中需要注意以下几点事项。

相机安装注意事项

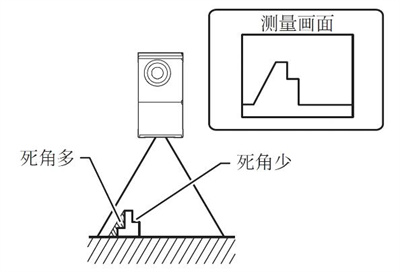

Q1：注意死角的产生

由于测量仪器和工件形状的限制，会产生部分无法进行有效测量的区域（即死角），会一定程度上影响数据分析的准确性和完整性。

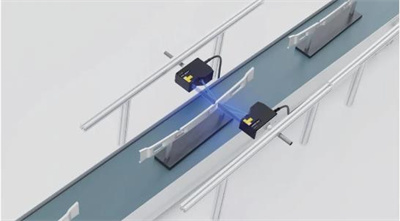

GL-8000系列采用扇形扩散的激光和感光光学系统，其X轴测量范围的中心位置附近死角较少。在安装前确认死角对测量是否有影响，可通过调整测量仪器的位置和角度减少死角。若发现死角仍无法避免，可考虑使用多个相机进行组合测量。

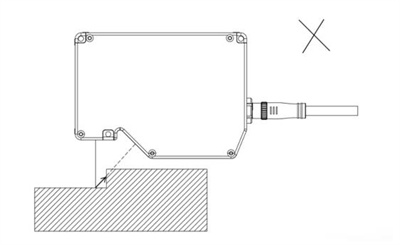

Q2：避免光路被阻挡

安装传感头时，需避免照射对象物体的激光以及从对象物体反射回来射入感光部分的激光被墙面等遮挡。

如果光路被遮挡，测量仪将无法接收到有效的反射信号，导致测量失败。如果反射回来的激光被墙面等遮挡，测量仪同样无法接收到信号，影响测量结果。

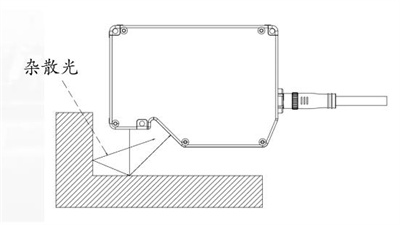

Q3：注意杂散光的影响

杂散光是指在测量过程中，由于激光经过墙面等周围物体反射后产生的非目标光线。

这些光线可能再次反射回测量仪，干扰正常测量，从而导致测量数据不准确，甚至造成测量失败。

在安装测量仪时，应尽量避免将传感头安装在靠近墙面、地面等反射面的位置。GL-8000系列有杂散光抑制功能，可减少杂散光对测量的影响。
